Gateway GXW4108 nối các line điện thoại bưu điện vào tổng đài chạy trên mạng như Grandstream, Asterisk, FreePBX, Elastix. Bài hướng dẫn dò địa chỉ IP của thiết bị, vào trang cấu hình và khai báo cổng, tài khoản.
Hướng dẫn cài đặt gateway GXW4108 kết nối với các tổng đài IP Grandstream, Asterish, Freepbx, Elastix…
Xem địa chỉ IP, đăng nhập thiết bị, cài đặt địa chỉ IP
a. Kiểm tra địa chỉ IP của thiết bị
– Tải phần mềm dò IP tại: Phần mềm dò IP
– Cắm máy tính vào cổng LAN -> Chạy phần mềm trên (chọn Interface là card giao tiếp là card mạng) -> bấm Listen -> Cắm dây mạng vào cổng WAN (Nếu không được thì rút dây mạng từ cổng WAN ra rồi cắm lại)
b. Đăng nhập và đổi địa chỉ IP
– Sau khi nhìn thấy địa chỉ IP -> Cắm dây mạng khác vào máy tính để máy tính cùng lớp mạng với gateway -> vào trình duyệt đánh địa chỉ IP tìm thấy vào -> pass đăng nhập mặc định là admin
c. Đặt lại địa chỉ IP
Vào Basic setting -> Chọn cổng mạng là Static -> gán địa chỉ IP cho thiết bị -> reboot lại và đăng nhập địa chỉ IP mới
Kết nối gateway với tổng đài IP

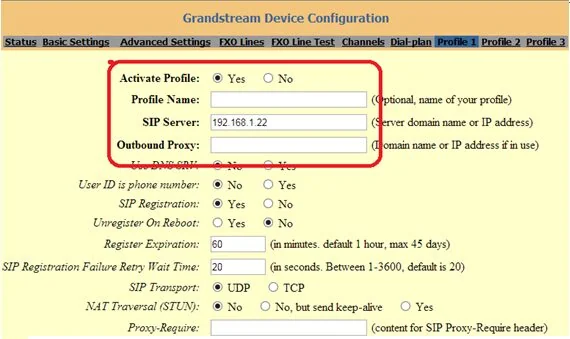

a. Tại gateway: Chọn Profile -> Đánh địa chỉ IP tổng đài IP cần kết nối vào mục SIP Server như hình dưới

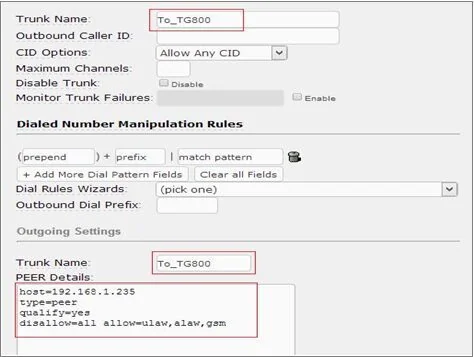

b. Cài đặt tại tổng đài Elastix, Freepbx, … như hình sau:
– Trunk name : Đặt tên bất kỳ
– PEER Detail : nhập thông số như sau:
type=peer
context=from-internal
host=192.168.1.235 ( địa chỉ IP của 4108 )
qualify=yes
Detect tín hiệu cho đường line điện thoại
Với các đường dây mới ta cần detect tín hiệu để đảm bảo đường truyền không bị giữ cuộc gọi khi cuộc gọi kết thúc

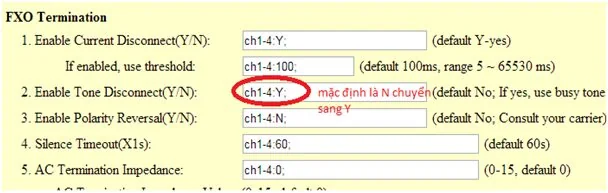

– Vào mục FXO lines và cài đặt như hình dưới

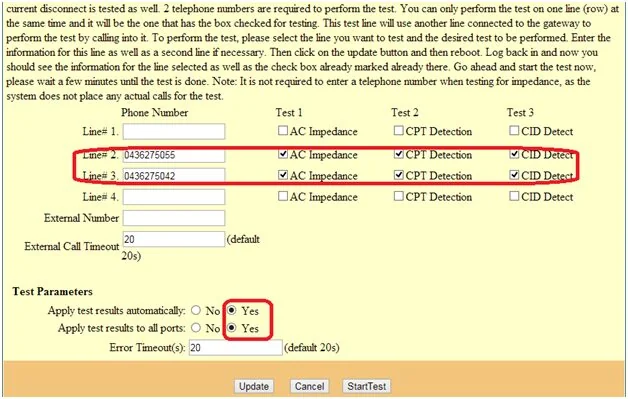

– Như hình dưới line 2, line 3 ta cắm 2 số điện thoại vào và khai báo đúng số điện thoại vào từng port như hình dưới
– Sau đó chọn update -> thiết bị sẽ restart lại -> rồi bạn vào lại mục này và bấm Starttest -> cái này mất khoảng 5->7 phút để test và chú ý khi test thì không cho gọi vào 2 đường này để test cho chuẩn
Cài đặt gọi đến

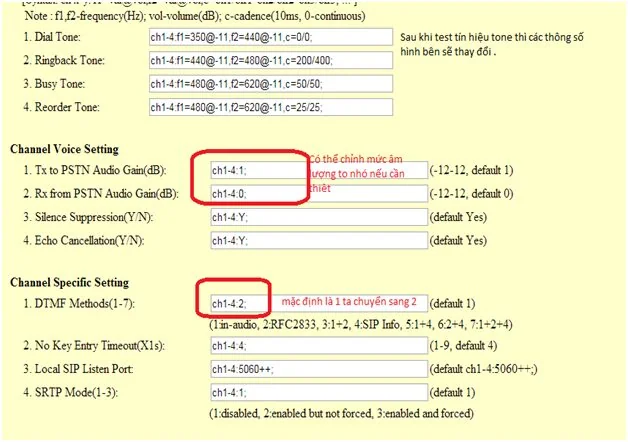

a. Cài đặt thông số chuẩn
Vào Channels
b. Cài đặt gọi đến:

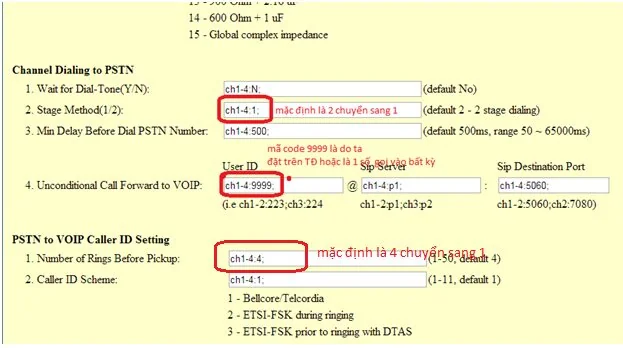

– Unconditional Call forward to VoIP
+ Như ở hình dưới ta đang định danh DID là 9999 số này sẽ được map vào tổng đài IP thông qua DID là 9999
+ Ta có thể định danh đổ chuông thẳng vào máy lẻ, nhóm queue, nhóm ring của tổng đài từ đây ta có thể đánh số nhóm trực tiếp cho 9999
+ Mỗi kênh ta có thể đổ vào 1 máy lẻ, 1 nhóm máy lẻ hoặc một Queue hay 1 nhóm ring bất kỳ:
Ví dụ ta định danh kênh 1: đổ vào 100; kênh 2 đổ vào 101; kênh 3,4 đổ vào nhóm 200 ta đánh như sau: ch1:100;ch2:101;ch3-4:200;
c. Cài đặt gọi đi
Ta thực hiện trên tổng đài chọn trunk kết nối gateway gọi đi là ok
