Hướng dẫn đấu dây cho tổng đài Panasonic KX-NS300, cắm card, kết nối dây cho card, kết nối điện thoại lễ tân (điện thoại lập trình), và các hướng dẫn khác
Hướng dẫn đấu dây tổng đài Panasonic KX-NS300, cách cắm card, kết nối khung mở rộng, đấu nối bàn lập trình, đấu nối máy nhánh điện thoại… và cài đặt
Đấu dây trên khung tổng đài
– KX-NS5180 (LCOT6): Jack kết nối đường vào bưu điện
– KX-NS5174 (MCSLC16): Card 16 cổng máy lẻ sử dụng điện thoại analog
– KX-NS5173 (MCSLC8): Card 8 cổng máy lẻ sử dụng điện thoại analog
– KX-NS5170 (DHLC4): Card 4 máy lẻ số và 4 máy lẻ analog đồng thời
– DLC2: Cổng số dùng kết nối máy điện thoại số, điện thoại lễ tân (có sẵn trên tổng đài)
– KX-NS5171 (DLC8): Card 8 máy lẻ số
– KX-NS5172 (DLC16): Card 16 máy lẻ số

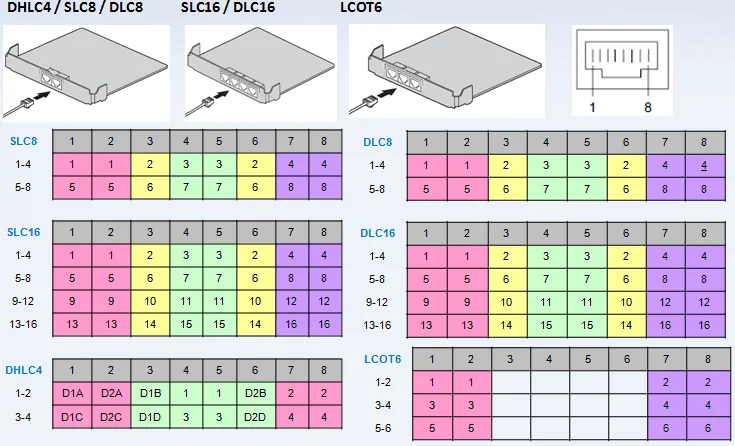

Chú ý: Mỗi cổng gồm 8 chân và chia thành từng cặp như bên dưới, đánh dấu theo mầu cho dễ, như hình dưới các bạn thấy cắp 1-1 tương ứng cho một số, tương tự 2-2; 3-3; n-n mỗi cặp cho một số máy nhánh
Đấu dây cho các loại card mở rộng

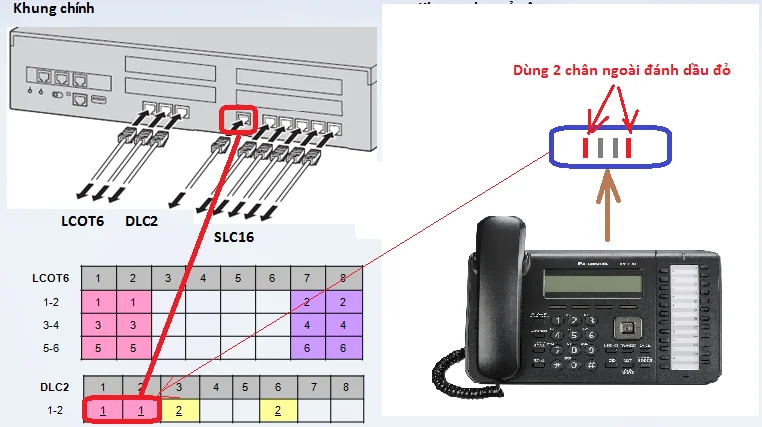

3. Đấu dây bàn lễ tân, điện thoại lập trình : 2 chân ngoài trên máy điện thoại lễ tân (đánh dấu đỏ) đấu vào cặp 1-1 đầu tiên trên cổng DLC2 (khoanh đỏ như hình)

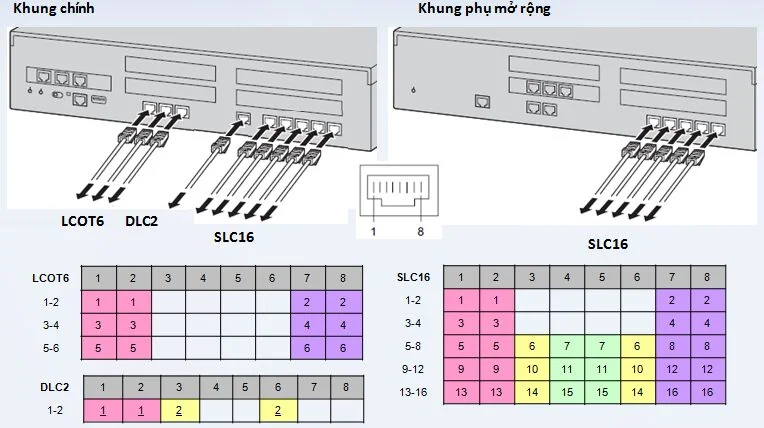

Kết nối các khung tổng đài
—————————————————————–
Hướng dẫn khác:
Hướng dẫn đấu nối tổng đài Panasonic KX-NS300
Hướng dẫn kết nối card E1-ISDN
Hướng dẫn kết nối máy lẻ điện thoại IP
Hướng dẫn kết nối trung kế IP
Hướng dẫn kết nối 2 hay nhiều tổng đài thông qua IP
Backup và Restore tổng đài KX-NS300
Hướng dẫn sử dụng tổng đài KX-NS300
