Cách đấu dây, đấu jack các loại tổng đài Panasonic

Cách đấu dây tổng đài Panasonic KX-NS300, đấu nối khung tổng đài, khung mở rộng, đấu nối các loại card mở rộng cho tổng đài

A. Cách đấu dây cho các loại tổng đài KX-TDA100/200/600; TDE100/200/600

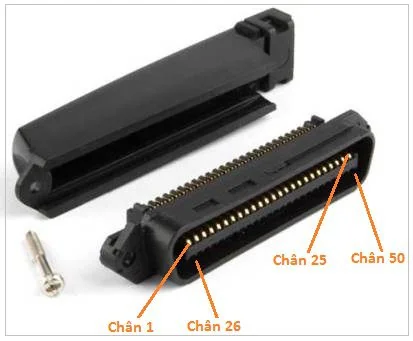

Cách nhìn jack đấu dây 57JE

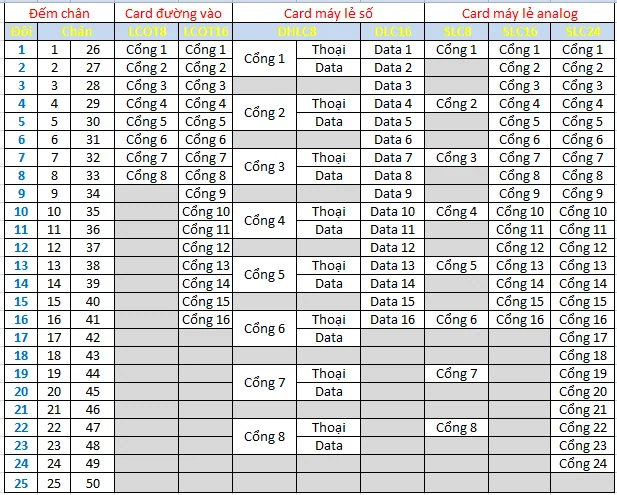

Cách đấu dây

– LCOT8 : Mã hàng là: KX-TDA0180; KX-TDA1180; KX-TDA1186

– LCOT16 : Mã hàng card là: KX-TDA0181; KX-TDA6181; KX-TDA6381

– DHLC8 : Mã hàng card là: KX-TDA0170; KX-TD5170

– DLC16 : Mã hàng card là: KX-TDA0172

– SLC8 : Mã hàng card là KX-TDA0173

– SLC16 : Mã hàng card là: KX-TDA0174; KX-TDA6174

– SLC24 : Mã hàng card là: KX-TDA6178; KX-TDA1178

B. Cách đấu dây cho tổng đài Panasonic KX-NS300

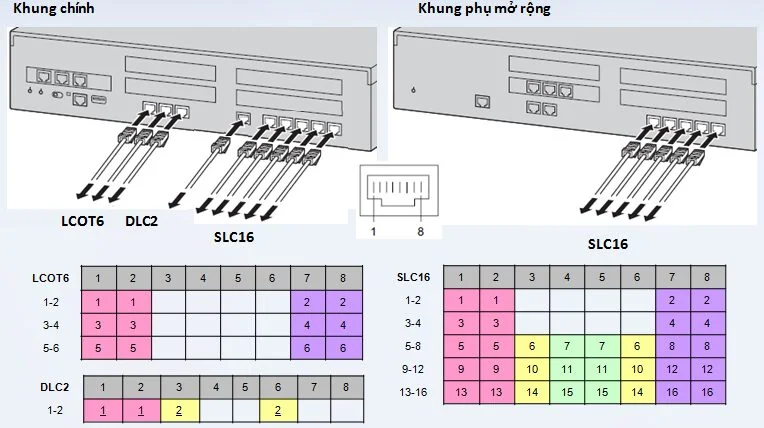

Đấu nối dây cho khung tổng đài IP KX-NS300

Chú ý: Dây được đấu thành từng cặp số

– Cổng 1: Cặp 1:1

– Cổng 2: Cặp 2:2

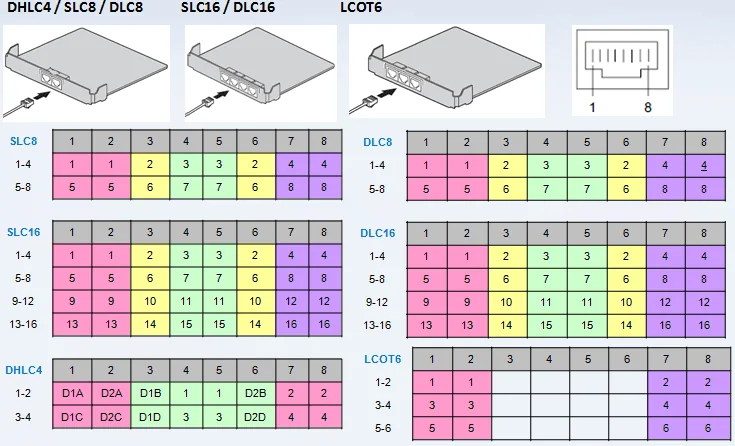

Đấu nối dây cho các loại card mở rộng tổng đài Panasonic KX-NS300

Chú ý: Dây được đấu thành từng cặp số

– Cổng 1: Cặp 1:1

– Cổng 2: Cặp 2:2

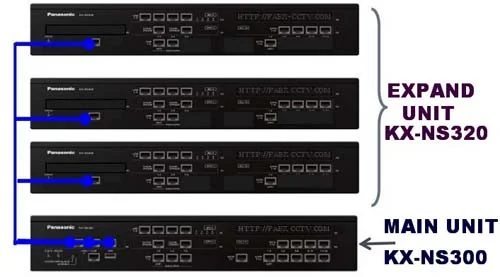

Kết nối mở rộng khung tổng đài Panasonic

Vị trí các card được cắm vào khi mở rộng

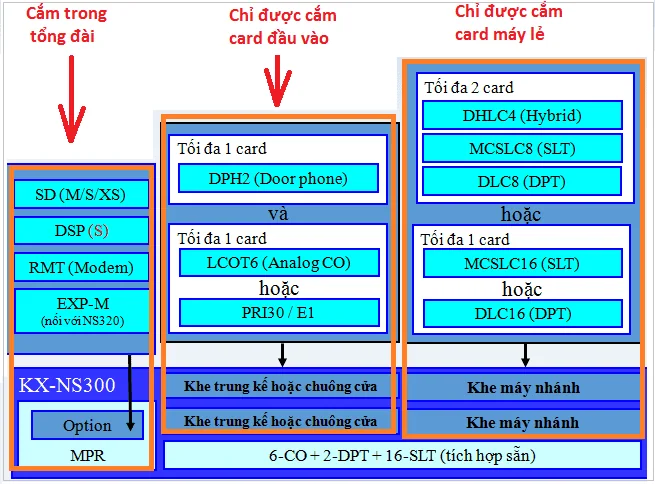

a. Card cắm vào khung chính

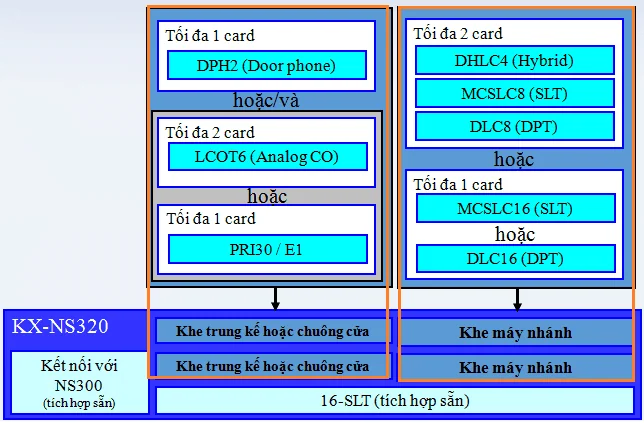

b. Card cắm vào khung mở rộng
