Hướng dẫn cài đặt thiết bị GSM TG100/TG200/TG400/TG800/TG1600

a. Tạo kết nối trên thiết bị TG100/TG200/TG400/TG800/TG1600

– Vào mục Gateway -> Voip Setting -> Sip trunk -> add service provider

 Chú ý:

– Provider Name tên này nhớ để thiết lập kết nối gọi ra và gọi vào ở bước sau

– Hostname/IP: Là tên miền hoặc địa chỉ IP của tổng đài ta cần kết nối đến

 b. Thiết lập kết nối trên tổng đài điện thoại IP Elastix/Freepbx….

Thông số kết nối :

host=192.168.1.235 (chú ý: Địa chỉ ip này là của thiết bị GSM cắm SIM)

type=peer qualify=yes

disallow=all

allow=ulaw,alaw,gsm

c. Kết nối với tổng đài điện thoại IP Grandstream UCM6102/ UCM6104/ UCM6108/ UCM6116/ UCM6510

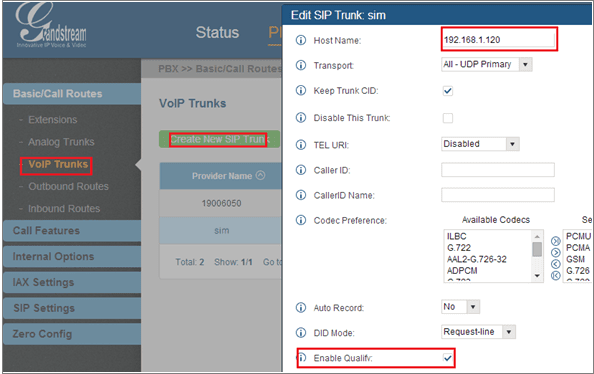

Vào Pbx -> Basic/call routes -> Voip trunks. Tạo như theo hình sau

Hostname: Là địa chỉ IP của thiết bị GSM cần kết nối tới

 2. Giới hạn phút gọi và cảnh báo khi SIM gọi sắp hết tiền cho mỗi SIM

a. Giới hạn phút gọi cho từng SIM theo ngày, theo tuần hay theo tháng tùy chọn

Vào Gateway/Mobile list/ chọn Sim cần giới hạn -> bấm nút edit hình  để vào từng sim chỉnh thông số như sau:

–  Single Call Max Duration (Min: Phút): Giới hạn số phút gọi cho mõi cuộc gọi (ví dụ 9 phút là tự ngắt)

– Round up duration (S: Giây): Làm tròn block tính thời gian (Các thiết bị trên thị trường như Dinstar làm tròn theo phút, rất nhiều cuộc gọi dưới 30 giây mà làm tròn đến 1 phút -> Kết quả tính không chính xác, dẫn đến sim còn nhiều tiền mà thiết bị đã bị khóa không gọi được)

–  Max Call Duration (S: Giây): Số giây gọi cho 1 ngày/ 1 tuần/ 1 tháng trên 1 sim (tùy chọn): Ví dụ 1 tháng 1 sim được gọi 1500 phút thì ta quy đổi ra = 90.000 giây (1500 phút x 60 giây = 90.000 giây)

–  Enable clear Stat: Kích hoạt chế độ xóa giới hạn thời gian tự động (Cái này rất hữu dụng: Ví dụ 1 tháng được gọi 1500 phút từ mùng 1 -> 30, đến mùng 1 tháng tiếp theo nó tự động clear để bắt đầu 1500 phút cho tháng tiếp theo), ta có thể đặt lịch xóa theo ngày, tuần hoặc theo tháng

b. Cảnh báo cho Sim khi SIM sắp hết tiền

– Alarm threshold (S: Giấy): Số giây còn lại sẽ cảnh báo SIM sắp hết tiền

– Port: Cảnh báo qua cổng SIM nào

– Number: Số điện thoại được cảnh báo

– Prompt: Lời thông báo cảnh báo

– Email: Gửi cảnh báo vào email nào

c. Trạng thái các sim và tình trạng số phút đang sử dụng là bao nhiêu

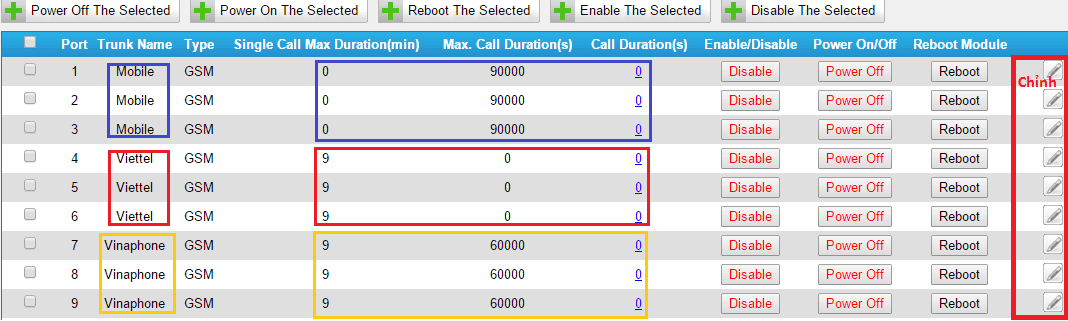

* Như hình trên ta định nghĩa 3 nhà mạng chi tiết như sau (Việc định nghĩa này tùy theo gói SIM các bạn đăng ký):

– Mạng Mobile: Được gọi 1500 phút = 90.000 giây/ 1 sim/ 1 tháng

– Mạng Viettel: Ta định nghĩa mỗi cuộc gọi là 9 phút và không giới hạn số cuộc gọi

– Mạng Vinaphone: Ta định nghĩa mỗi cuộc gọi dài 9 phút là tự ngắt và 1 tháng được gọi 1000 phút = 60.000 giây

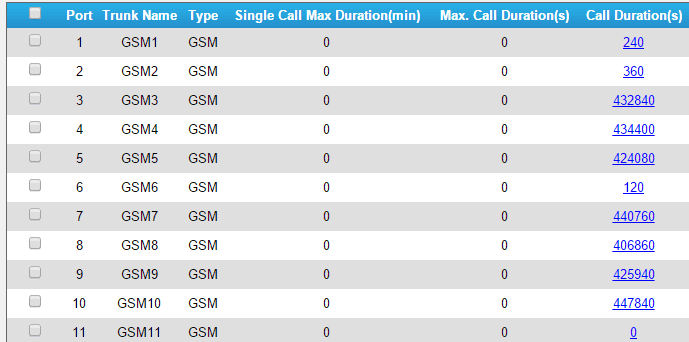

* Ý nghĩa tình trạng các số phút gọi

– Single call Max (phút): Mỗi cuộc gọi sẽ bao nhiêu phút rồi tự ngắt

– Max. Call duration (s: Giây): Số giây gọi tối đa/ mỗi sim/ mỗi tháng

– Call duration (s: giây): Số giây đã gọi đi

3.   Thiết lập cuộc gọi ra – vào

a.  Tạo Group cho nhóm SIM (Ví dụ vina 1 nhóm, viettel 1 nhóm…)

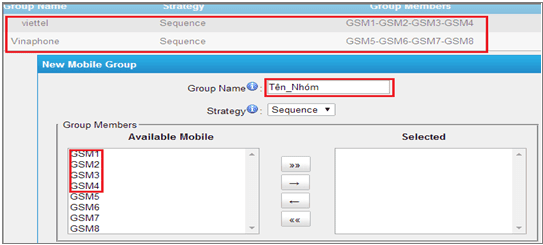

Vào Gateway/ Mobile group/ chọn add new mobile group rồi chọn các sim cùng mạng vào 1 group riêng

b.  Thiết lập gọi đi ra di động và tự động định tuyến theo nhóm SIM của nhà mạng:

Vào Gateway -> Chọn “IP to Mobile” -> Bấm vào “Add mobile to IP Route“:

Chú ý:

Call sourse: Đây là kết nối với tổng đài IP, khi thiết lập gọi ra qua thiết bị SIM thì nguồn là từ các máy lẻ tổng đài

Call Distination: Gọi ra nhóm Sim nào, như trên ta đang định nghĩa gọi ra nhóm SIM Viettel

Inboud Caller Patterm: Đây là các giải số máy lẻ của tổng đài được phép gọi ra qua nhóm Sim Viettel (Theo hình trên ta ví dụ là máy lẻ từ 100 ->109 được gọi ra

DID number: Định nghĩa gọi ra đầu số của nhà mạng nào (Như hình trên ta ví dụ được gọi ra đầu số 096… 097….098…099….)

Tương tự với DID number ta có các định dạng nhà mạng như sau:

a.       Mạng Viettell

* Đầu số di động

– 09[678].

– 016[123456789].

* Đầu số cố định

– 0[2-8]XX[26].

– 0[2-8]X[26].

– 01[1345789][26].

– 01[1345789]X[26].

b.      Mạng Vinaphone và mobilephone

* Mạng Vinaphone

– 09[14].

– 012[34579].

* Mạng Mobilephone

– 09[03].

– 012[01268].

* Mạng cố định VNPT

– 0[2-8]XX[38].

– 0[2-8]X[38].

– 01[1345789][38].

– 01[1345789]X[38].

 c.   Thiết lập cuộc gọi đến,

* Cài đặt trên TG100/TG200/TG400/TG800…

Vào Gateway -> Chọn “Mobile to IP” -> Bấm vào “Add mobile to IP Route“:

Chú ý:

– Call Soure: Là nhóm SIM nào gọi đến

– Call Distination: Là kết nối đến tổng đài IP

+ Hotline: Đây là số sẽ kết nối vào tổng đài IP (Như hình ta đang mang theo định dạng DID thì trên tổng đài ta cần bắt DID như bước b dưới

+ Ta có thể thay DID là số máy lẻ trên tổng đài trực tiếp (Ví dụ 100) hay số nhóm của tổng đài

* Cài đặt nhận cuộc gọi tại tổng đài IP (Grandstream, Elastix, Freepbx..)

– Cài đặt tại Elastix, freepbx (Chú ý tên DID trùng với DID thiết lập trên TG)

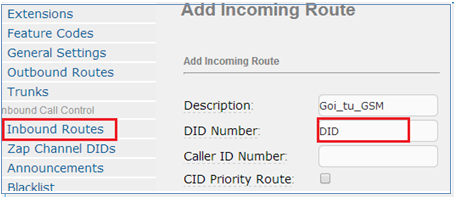

– Cài đặt cho Grandstream-> vào Pbx -> Inbound route và cài đặt như hình sau

4.  Tự động định tuyến qua trung kế khác khi hết line (full sim) hoặc tất cả line đều bận (Cái này sử dụng cho trường hợp dùng nhiều thiết bị GSM trên 1 hệ thống)

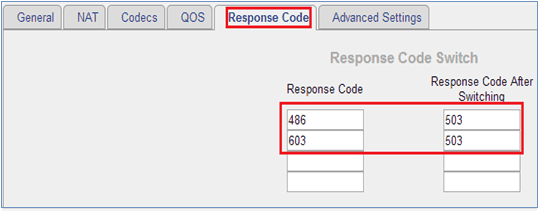

Vào gateway -> Sim setting -> Chọn tab Response Code và cài đặt như hình dưới

 5.  Nạp tiền cho SIM

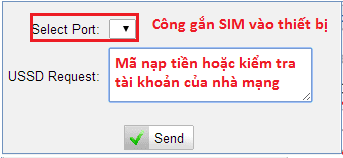

Vào SMS -> chọn USSD -> thao tác như hình sau.

6. Kết nối API cho các bên thứ 3 phát triển phần mềm nhắn tin….

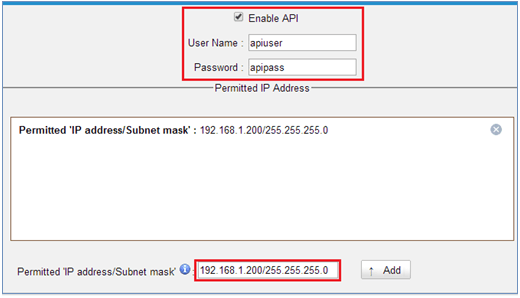

a. Tạo API kết nối: Vào SMS -> API settings.

User name: User dùng kết nối thiết bị

Password: Password dùng kết nối thiết bị

Permitted “IP address/Subnet mask”: Địa chỉ IP các máy tính được phép kết nối thiết bị

b. Test kết nối

– Download phần mềm Puty để kết nối test thử: Phần mềm test kết nối

– Connect thiết bị để test theo hướng dẫn sau: Hướng dẫn test kết nối

7. Gửi và nhận tin nhắn SMS qua Email

Vào mục SMS setting cài như hình sau, mình sử dụng Gmail để cấu hình, các bạn có thể dùng hồm mail tương ứng để cấu hình chuẩn, nếu cấu hình đúng các bạn test nó sẽ thông báo successfully.

a. Cấu hình thông số gửi và nhận mail

Sau khi bạn cấu hình đúng bạn bấm vào Test SMTP setting và test POP3 setting báo successfully là ok

b. Cách thức gửi tin nhắn qua email.

– Mục Email: Là địa chỉ email cấu hình ở trên bước 1 (Thienancs@gmail.com)

– Chủ đề: Là số điện thoại bạn muốn nhắn tin đến (chú ý các số điện thoại bạn chuyển đúng với mã vùng của Việt Nam, Ví dụ: 0912237389 bạn phải chuyển sang là +84912237389)

– Cuối cùng là nội dung bạn cần gửi, Bạn chú ý bỏ qua các chữ ký trên email nhé không là sẽ bị gửi hết toàn bộ content nội dung

8. Một số giao diện trực quan của thiết bị GSM với giải sản phẩm TG

a. Trạng thái các kết nối

– Trạng thái các SIM được kết nối hay không, mầu Xanh là đang được kết nối SIM, mầu đỏ là chưa được kết nối SIM

– Trạng thái kết nối các tổng đài IP, các máy lẻ IP, mầu Xanh là biểu hiện đang được kết nối

b. Tình trạng các SIM đã gọi điện hết bao nhiêu thời gian

Call Duration (s): Số giây mà SIM đó đã gọi đi hết bao nhiêu thời gian

c. Trạng thái theo dõi Lịch sử các cuộc gọi đi và gọi đến

– Cho phép thống kê lịch sử các cuộc gọi đi và gọi đến,

– Cho phép export báo cáo ra file excel
